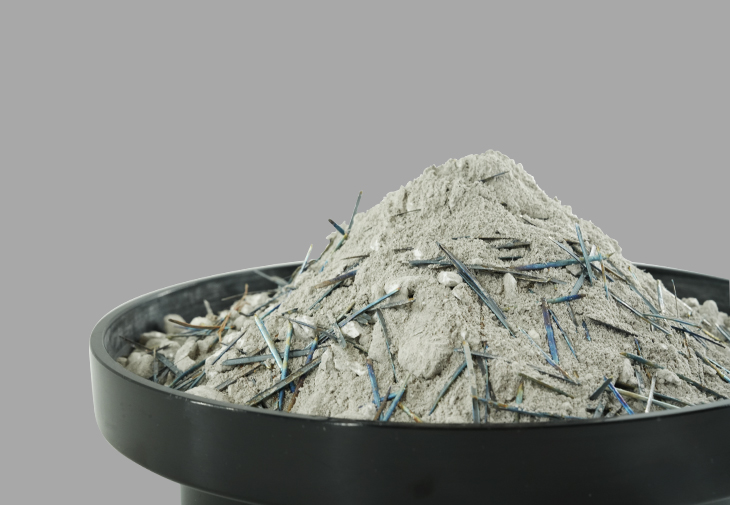

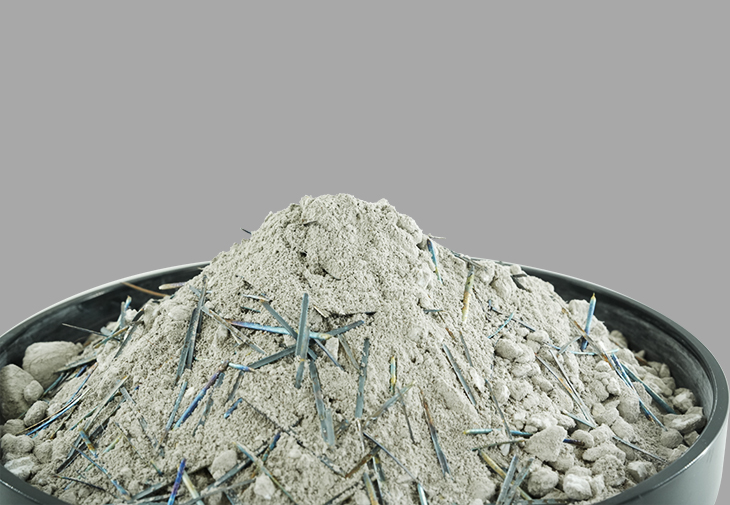

钢纤维耐磨浇注料主要由钢纤维、耐火骨料、粘结剂和其他助剂混合而成，通常采用特级铝矾土熟料，钢纤维多为耐热不锈钢纤维，其加入量一般在 0.6%-2.5% 的体积比范围内。钢纤维能够显著提高浇注料的韧性、抗冲击性和耐磨性，同时抑制浇注料在养护、干燥和热处理后的收缩。
(1)良好的耐磨性
(2)高抗压强度
(3)高抗折强度
(4)良好的耐热震性
(5)施工方便
钢纤维耐磨浇注料广泛应用于冶金、矿山、电力、化工、建材等行业的高温炉窑和设备
|
项目 |
F1 |
F2 |
F3 |
|
|
Al2O3 (%) |
≥80 |
≥70 |
≥65 |
|
|
常温抗折强度/MPa |
110℃×24h烘干后 |
≥12.0 |
≥10.0 |
≥9.0 |
|
1100℃×3h烧后 |
≥12.0 |
≥10.0 |
≥6.5 |
|
|
常温耐压强度/MPa |
110℃×24h烘干后 |
≥90 |
≥80 |
≥70 |
|
1100℃×3h烧后 |
≥90 |
≥80 |
≥50 |
|
|
1100℃∽室温水急冷急热循环5次后抗折强度/MPa |
≥5.5 |
≥5.0 |
≥5.0 |
|
|
加热永久线变化/% |
1100℃×3h烧后 |
±0.5 |
±0.5 |
±0.5 |
