工业炉窑耐火衬里终极指南

2026-01-26

类型、选型、施工与维护全解析

工业炉窑是钢铁、玻璃、水泥、石化及有色金属等高温工业的核心设备。炉窑的运行效率、稳定性以及使用寿命，在很大程度上取决于其内部的耐火衬里系统。合理设计的耐火衬里不仅能够提升热效率、保证结构安全，还能有效降低维护成本；而选型或施工不当，则可能导致衬里过早失效、能耗上升、产品污染，甚至突发停炉事故。

本文将系统讲解工业炉窑耐火衬里的类型、性能、应用场景、选型思路、施工要点、维护策略及常见故障分析，适合炉窑工程师、设备设计人员、维护负责人及耐火材料采购人员深入参考。

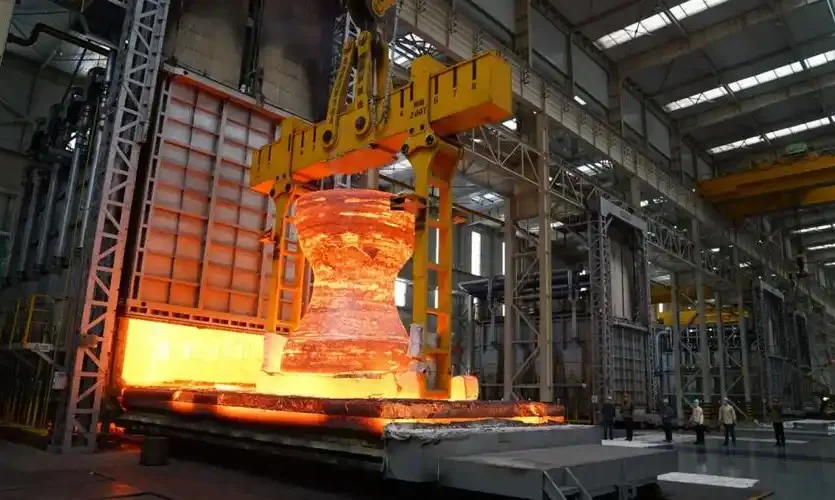

工业炉窑
工业炉窑

一、什么是耐火衬里？为什么如此重要？

耐火衬里是安装在炉窑或窑炉内部、用于承受高温和化学侵蚀的耐火材料结构层，其主要作用包括：

  • 保护炉壳免受高温和化学腐蚀

  • 保持炉内温度均匀

  • 确保炉内气氛稳定

  • 承受机械载荷

  • 减少热量损失

耐火衬里的核心功能

  • 隔热保护：防止炉壳长期暴露在 1000℃ 以上高温环境中

  • 节能降耗：减少热损失，降低燃料和电力消耗

  • 工艺稳定：保证炉内温度均匀，提升产品一致性

  • 结构支撑：为料盘、工件、托架等提供承载基础

  • 气氛控制：防止渗气或污染，适用于渗碳、渗氮、氧化等工艺炉

二、工业炉窑耐火衬里的结构组成

典型的工业炉窑耐火衬里通常采用多层结构设计，主要包括：

2.1 工作层（热面层）

  • 直接接触火焰、高温、熔渣或炉内气体

  • 常用材料：致密耐火砖、高铝砖、碳化硅砖、防渗碳砖

2.2 隔热层（背衬层）

  • 降低热量向炉壳传导

  • 常用材料：轻质保温砖、耐火浇注料

2.3 炉壳 / 支撑层

  • 炉体钢结构

  • 支撑耐火层及炉内负载

三、耐火材料的主要类型

3.1 定型耐火材料（耐火砖）

粘土耐火砖

  • Al₂O₃ 含量：30–45%

  • 最高使用温度：约 1350℃

  • 应用：炉墙、炉顶

优点：

  • 成本低

  • 抗热震性能较好

缺点：

  • 在还原性或渗碳气氛中抗化学侵蚀能力有限

高铝耐火砖

  • Al₂O₃ 含量：48–75%

  • 最高使用温度：可达 1700℃

  • 应用：炉底、热区、高载荷部位

优点：

  • 强度高

  • 抗侵蚀性能好

缺点：

  • 成本相对较高

耐火砖
耐火砖

碳化硅（SiC）耐火砖

  • 抗磨性强、导热性高

  • 最高使用温度：约 1600℃

应用：

  • 炉底、承重部位

局限性：

  • 易在空气中氧化

  • 不适合强还原气氛

防渗碳耐火砖

  • 低 Fe₂O₃、致密结构

  • 抗碳侵蚀能力强

应用：

  • 渗碳炉、碳氮共渗炉

3.2 不定形耐火材料

耐火浇注料

  • 可浇注或喷涂

  • 无砖缝结构

适用：

  • 炉底、复杂结构部位、维修补衬

耐火浇注料
耐火浇注料

可塑料与捣打料

  • 常用于局部修补或冲击区域

  • 对施工工艺要求较高

3.3 保温与纤维材料

  • 轻质耐火砖或陶瓷纤维模块

  • 常用于炉顶、炉门、背衬层

优点：

  • 导热系数低

  • 升温、降温快

缺点：

  • 强度低

  • 耐磨性差

四、耐火材料的关键性能指标

性能参数 含义 重要性
耐火度 材料可承受的最高温度 决定炉温上限
抗热震性 抵抗急冷急热能力 防止开裂
抗化学侵蚀 抗渣、气体、酸碱能力 延长使用寿命
高温强度 高温下的承载能力 结构稳定性
气孔率 开口/闭口孔隙比例 影响侵蚀、强度、保温
导热系数 热传导速度 影响能耗

五、不同炉型的耐火衬里选型思路

5.1 钢铁热处理炉

  • 工作层：高铝砖或 SiC 砖

  • 背衬层：轻质保温砖

重点：抗热循环、抗渗碳能力

5.2 玻璃熔化炉

  • 工作层：硅砖或 AZS 砖

  • 背衬层：轻质保温材料

重点：高温、酸性熔渣、热震

5.3 水泥回转窑

  • 工作层：镁砖或高铝砖

  • 背衬层：浇注料或保温砖

重点：熟料磨损、化学侵蚀

5.4 石化炉窑

  • 工作层：高铝砖或浇注料

  • 背衬层：陶瓷纤维模块

重点：腐蚀性气体、还原气氛

5.5 有色金属冶炼炉

  • 工作层：MgO-C 砖

  • 背衬层：轻质保温材料

重点：渣侵蚀、强磨损

六、耐火衬里常见失效机理及预防措施

失效类型 原因 预防措施
热震开裂 温度骤变 选用高抗热震材料，控制升温
渣侵蚀 化学反应 使用致密、耐蚀材料
机械磨损 物料冲刷 高密度或 SiC 砖
蠕变变形 长期高载 高铝砖或增强浇注料
氧化 高温接触空气 防护涂层或惰性气氛

七、耐火衬里施工关键要点

  • 表面处理：清除灰尘、水分、不平整区域

  • 选择匹配的耐火泥浆

  • 控制砖缝宽度并预留膨胀空间

  • 浇注料施工时充分振捣

  • 缓慢烘炉，防止爆裂

八、维护与寿命优化策略

  • 定期检查工作面和砖缝

  • 及时修补剥落和裂纹

  • 严格控制启停炉制度

  • 记录温度变化和载荷历史

  • 根据趋势提前更换

提示：规范维护可延长炉衬寿命 30–50%。

九、工程常见问题解答

Q1：粘土砖能用于渗碳炉吗？
仅适用于低载荷区域，关键部位建议使用防渗碳砖。

Q2：炉底浇注料如何选？
需综合考虑导热性、抗渣性和承载能力。

Q3：如何降低炉壳温度？
采用“致密工作层 + 轻质保温层”的复合结构。

Q4：如何判断衬里早期失效？
关注裂纹、剥落、异常漏气或温度波动。

十、总结与建议

  • 明确炉内分区，不同区域选用不同耐火材料

  • 材料必须匹配温度和气氛条件

  • 施工与维护同样关键

  • 采用多层衬里结构设计

  • 合理使用 SiC、防渗碳砖及纤维材料

优质的耐火衬里不仅是消耗品，更是炉窑效率、产品质量和运行安全的核心保障。
