类型、性能、选型指南与最佳实践

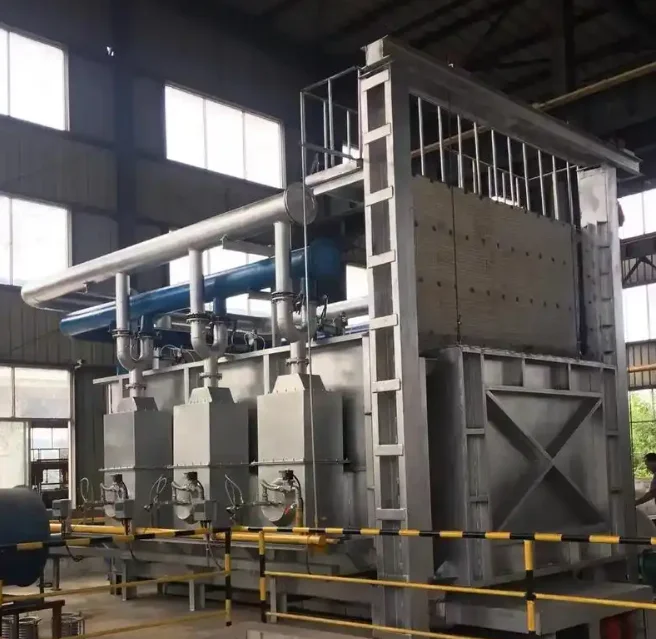

热处理炉在工业生产中运行于最为严苛的热工与气氛环境之下。无论是退火、正火、渗碳、渗氮、淬火还是回火工艺，炉体都需要能够长期承受高温、受控气氛、频繁热循环以及持续的机械与化学应力的耐火材料。
为热处理炉选择合适的耐火材料，并不仅仅是挑选“耐温等级高”的产品。在实际工业运行中，耐火材料选型不当是导致炉衬过早失效、能耗升高、炉内气氛不稳定以及非计划停炉的主要原因之一。
本文从工程应用角度出发，系统讲解热处理炉常用耐火材料的类型、性能特点、适用工况及选型逻辑，适用于工厂工程师、炉窑设计人员、设备维护管理人员以及耐火材料采购人员，提供可落地的技术指导，而非泛泛而谈的产品介绍。
本文将重点介绍：
为什么耐火材料选型对热处理炉至关重要
热处理炉不同工作区域的工况特点与材料要求
热处理炉常用耐火材料类型
各类材料的优势与局限性
不同炉型与气氛条件下的选材思路
常见安装错误及规避方法
热处理的核心在于精准的温度与气氛控制。与熔炼炉主要关注极限温度不同，热处理炉必须同时满足以下要求：
稳定、均匀的温度分布
受控气氛（氧化性、还原性、渗碳、渗氮等）
频繁的升温与降温循环
炉体结构的长期尺寸稳定性
耐火材料直接影响：
能源效率（炉衬散热损失）
气氛完整性（漏气、与炉衬发生反应）
产品质量（温度均匀性、污染风险）
维护频率与运行成本
与炉内工况不匹配的耐火炉衬在初期可能仍可运行，但通常会快速劣化，导致燃料消耗上升、炉内气氛失控以及金属热处理质量不稳定。
在讨论具体耐火材料之前，必须明确一点：热处理炉内部并非均匀工况环境，不同区域对耐火材料的要求差异明显。
| 炉区 | 温度范围 | 气氛 | 关键要求 |
|---|---|---|---|
| 炉顶 | 800–1350℃ | 氧化性 / 中性 | 抗热震、低蠕变 |
| 炉墙 | 700–1300℃ | 受控气氛 | 结构稳定、隔热性能 |
| 炉底 / 炉膛 | 700–1200℃ | 中性 / 还原性 | 承载能力、耐磨性 |
| 炉门区域 | 600–1100℃ | 多变 | 抗热震性能 |
| 隔热层 | 400–1000℃ | 中性 | 低导热系数 |
不同区域通常需要采用不同材质或组合式炉衬结构。
热处理工艺通常在 600–1350℃ 之间运行，但选材时必须留有安全余量。连续使用温度比理论最高耐温更具参考价值。
频繁启停与温度波动会产生热应力，抗热震性能差的材料容易产生裂纹和剥落。
渗碳、渗氮及还原性气氛可能与某些耐火材料发生反应，导致结构劣化甚至失效。
炉底、下部炉墙需要承受料盘、工装及工件的重量，对耐火材料的高温强度要求较高。
合理的隔热设计可降低 10–30% 的能耗，是影响运行成本的重要因素。
粘土砖属于铝硅系耐火材料，Al₂O₃ 含量一般为 30%–45%。
主要性能：
最高使用温度：约 1350–1450℃
抗热震性能中等
尺寸稳定性好
成本低，性价比高
粘土砖因性能与成本平衡，广泛用于：
炉墙
炉顶结构
中温工作区域
通用型热处理炉
粘土砖不适合长期用于渗碳或强还原气氛环境，其内部铁氧化物和二氧化硅相容易与含碳气体反应。
同时，其耐受能力有限于：
强碱侵蚀
超高温工况（>1400℃）
高铝砖 Al₂O₃ 含量通常为 48%–75%，具有更高的耐火度和化学稳定性。
主要性能：
最高使用温度可达 1700℃
承载能力更强
耐渣、耐化学侵蚀性能更好
高铝砖常用于：
高温区域
炉底及承重部位
长周期连续运行的热处理炉
当出现以下情况时应优先选择高铝砖：
工作温度接近粘土砖极限
机械载荷较大
对炉衬寿命要求更高
虽然初期成本较高，但其更长的使用寿命通常可显著降低综合运行成本。
在渗碳和碳氮共渗炉中，富碳气体会渗入耐火材料内部，与含铁相反应，导致：
结构强度下降
材料膨胀与开裂
炉衬快速失效
抗渗碳砖通常具有：
极低的 Fe₂O₃ 含量
致密的显微结构
优化的铝硅系配方
渗碳炉
受控气氛热处理炉
长期处于还原性气氛的区域
在这些工况下使用普通粘土砖，往往会严重缩短炉衬寿命。
碳化硅（SiC）耐火材料具有：
极高的导热性
优异的耐磨性能
高温下仍保持高强度
炉底板
炉用工装
高磨损区域
高温下易氧化
并非适用于所有还原性气氛
因此，SiC 更适合局部关键区域使用，而非整体炉衬材料。
轻质耐火砖主要用于隔热层，而非直接接触高温的工作层。
主要特点：
体积密度低
导热系数低
机械强度有限
降低炉体散热
缩短升温与冷却时间
降低能源消耗
现代炉衬设计通常采用致密热面层 + 轻质隔热层的复合结构。
不定形耐火材料可以消除砖缝，而砖缝往往是炉衬的薄弱环节。
广泛用于：
炉底
复杂结构部位
修补与维护
正确施工后可形成整体性良好的炉衬结构。
适用于：
局部修补
易受冲击区域
但其性能高度依赖施工质量。
耐火纤维具有：
极佳的隔热性能
快速热响应
显著减轻炉体重量
炉顶
隔热层
炉门及膨胀缝
机械强度低
不耐高速气流冲刷
适合用于非承重隔热部位。
| 材料 | 最高温度(℃) | 抗热震 | 气氛适应性 | 典型用途 |
|---|---|---|---|---|
| 粘土砖 | 1450 | 中等 | 还原气氛有限 | 炉墙、炉顶 |
| 高铝砖 | 1700 | 中等 | 良好 | 炉底、高温区 |
| 抗渗碳砖 | 1500 | 中等 | 优异 | 渗碳炉 |
| 碳化硅材料 | 1600 | 良好 | 有限 | 炉底、耐磨区 |
| 轻质砖 | 1200 | 低 | 中性 | 隔热层 |
| 纤维模块 | 1400 | 优异 | 中性 | 炉顶、隔热 |
明确工作温度
判断炉内气氛
评估机械载荷
考虑热循环频率
平衡成本与寿命
渗碳炉：抗渗碳砖 + 纤维隔热
连续退火炉：高铝砖 + 轻质砖
频繁启停炉：高抗热震粘土砖
砂浆化学成分必须与耐火砖匹配。
未预留膨胀空间易导致开裂。
浇注料残留水分可能引发爆裂。
定期检查
及时修补受损区域
控制升温与降温曲线
合理维护可延长炉衬寿命 30%–50%。
Q1：粘土砖能否用于渗碳炉？
仅适用于少量非关键区域，建议使用抗渗碳砖。
Q2：纤维炉衬适合高温热处理吗？
适合作为隔热层，不适合承重部位。
Q3：哪种耐火材料寿命最长？
取决于材料与工况的匹配程度。
热处理炉耐火材料的选择是系统工程决策，而非单一产品选择。成功的炉衬方案必须同时具备：
正确的材料匹配
合理的施工工艺
科学的维护策略
高质量的耐火炉衬不仅是消耗品，更是热处理工艺稳定性、能效与可靠性的关键保障。
