耐火炉衬是各类工业炉、窑炉、锅炉、焚烧炉及高温工艺设备的核心基础结构。它不仅保护钢结构外壳、维持热效率、确保工艺稳定性，还直接决定设备的使用寿命和运行成本。
工程师、设备管理人员和采购负责人最常提出的一个关键问题是：
“耐火炉衬是由什么材料组成的？”
表面看，答案似乎很简单——耐火砖、耐火浇注料和保温材料。但在真实的工业应用中，耐火炉衬并不是单一材料，而是一个经过工程化设计的多层复合系统，其材料选择取决于温度、炉内气氛、机械应力以及化学侵蚀条件。
本文将系统讲解：
耐火炉衬的分层结构
各层常用耐火材料
关键性能差异与作用
典型工业应用场景
常见选材误区与失效机理
读完本文，你不仅能清楚耐火炉衬由哪些材料构成，更能理解为什么要这样搭配，以及如何正确选型。

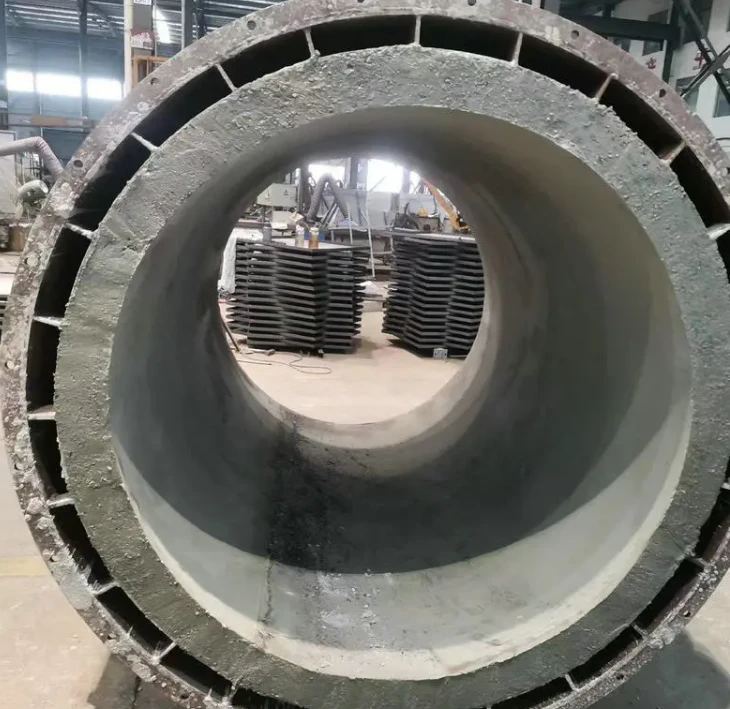

耐火炉衬是指安装在高温设备内表面的耐高温材料系统，其主要作用包括：
承受极端高温环境
抵抗化学腐蚀和炉渣侵蚀
吸收热应力和机械应力
减少热损失，提高能源效率
保护金属壳体和结构件
因此，耐火炉衬并不是单一材料，而是一个协同工作的系统。
现代工业炉衬通常采用多层结构设计，每一层都有明确的功能。
这是直接接触高温火焰、熔融金属、炉渣或高温烟气的层位。
主要要求：
高耐火度
良好的机械强度
优异的化学稳定性
良好的抗热震性能
位于工作层后方，主要功能包括：
提供结构支撑
防止介质进一步渗透
作为第二道热防护层
保温层的核心作用是：
减少热量散失
提高炉体能源效率
降低炉壳温度
保护操作人员和周边设备
虽然炉壳本身不是耐火材料，但它与炉衬系统密切相关。合理的选材与膨胀预留对于防止炉衬损坏至关重要。
成分：
氧化铝（Al₂O₃）：30–45%
二氧化硅（SiO₂）：其余
主要性能：
使用温度可达约 1400℃
抗热震性能较好
成本适中
典型应用：
工业锅炉
热处理炉
陶瓷窑炉
粘土砖因其性能均衡、性价比高，被广泛应用于中低温炉衬。
成分：
氧化铝含量：48–90%
主要性能：
更高耐火度（1500–1800℃）
优异的机械强度
更好的抗炉渣侵蚀能力
典型应用：
钢包
水泥回转窑
高炉
有色金属冶炼炉
高铝砖是高温工作层中最重要、应用最广泛的耐火材料之一。
成分：
SiO₂ ≥ 93%
主要性能：
高温荷重软化温度高
高温体积稳定性好
抗热震性能较差
典型应用：
焦炉
玻璃熔窑
热风炉穹顶
成分：
MgO ≥ 85%
主要性能：
优异的抗碱性炉渣能力
熔点高
特别适合炼钢工况
典型应用：
转炉
电弧炉
钢包

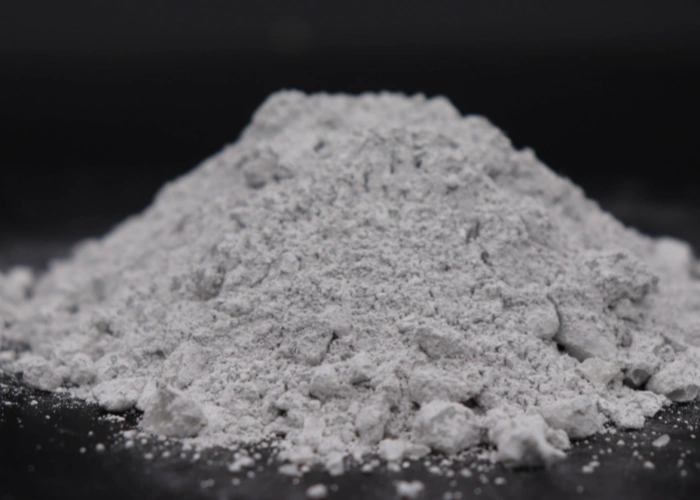

不定形耐火材料是指通过浇注、喷补、捣打等方式施工的材料。
类型：
普通浇注料
低水泥浇注料
超低水泥浇注料
无水泥浇注料
优势：
施工灵活
接缝少、整体性好
适合复杂结构
典型应用：
炉顶
烧嘴部位
异形结构区域
主要用于：
炉衬修补
设备维护
不规则区域
特点是施工快捷、停炉时间短。
性能特点：
高气孔率
低体积密度（0.6–1.3 g/cm³）
低导热系数
典型应用：
炉衬背衬保温层
炉墙、炉顶
热处理炉
形式：
纤维毯
纤维板
纤维模块
纤维纸
优势：
极低导热系数
质量轻
安装快捷
局限性：
机械强度低
抗冲刷与抗渣能力有限
性能特点：
超低导热系数（约 0.04 W/m·K）
极高保温效率
典型应用：
空间受限炉体
高能耗工业炉
优势：
极佳的耐磨性
高导热率
化学稳定性强
典型应用：
窑具
垃圾焚烧炉
热交换设备
因其：
优异的抗玻璃液侵蚀能力
使用寿命长
被广泛应用于玻璃熔窑。
酸性炉渣 → 硅质或铝质材料
碱性炉渣 → 镁质材料
还原性气氛 → 含碳耐火材料
高负荷区域应选用：
高致密度材料
低气孔率
高耐压强度
现代工业炉很少只使用单一材料。
典型组合示例：
工作层：高铝砖
安全层：致密浇注料
保温层：轻质保温砖或陶瓷纤维
这种分层设计在性能与成本之间实现最佳平衡。
温度剧烈变化导致炉衬开裂。
炉渣和气体沿气孔渗透并破坏结构。
载荷和振动导致炉衬变形或坍塌。
只关注最高使用温度
忽视炉内气氛
将保温材料当作工作层使用
忽略膨胀缝与施工质量
核心原则：
不同炉区选用不同材料
强度与保温性能合理匹配
考虑施工与后期维护
关注全生命周期成本，而非单价
那么，耐火炉衬究竟是由什么材料组成的？
耐火炉衬是一个系统，通常由以下材料构成：
致密耐火砖
不定形耐火材料
各类保温材料
特种高性能耐火制品
每种材料都有其独特作用。成功的耐火炉衬设计，依赖于多种材料的合理组合，而不是单一产品。
通过深入理解耐火材料的性能、结构与选型逻辑，工程师和决策者可以实现：
更长的炉体使用寿命
更低的能耗
更高的安全性
更少的维护成本
