炉型解析｜炉衬分区｜材料选型｜工程应用最佳实践
铝熔炼炉在运行过程中，承受着热、化学与机械多重工况的综合考验，这对耐火材料提出了极高要求。与炼钢炉相比，铝熔炼炉的工作温度相对较低，但其面临的挑战却更加严苛——包括熔融铝的渗透、助熔剂的化学侵蚀以及频繁的热循环冲击。
如果耐火炉衬选型不当，往往会导致炉衬过早失效、热损失加剧、铝液污染，甚至引发高昂的停炉维护成本。因此，科学合理地选择铝熔炼炉用耐火材料，是保障设备稳定运行和降低综合成本的关键。
本指南将系统讲解铝熔炼炉的主要炉型、炉衬结构分区以及耐火材料的选型原则，帮助工程师、炉窑设计人员和采购管理者，在保证使用寿命和能效的前提下，做出更具性价比的材料决策。
尽管铝的熔点仅约为 660°C，但铝熔炼炉内的耐火材料所承受的挑战，远不止温度因素。
熔融铝极易渗入多孔耐火材料内部。一旦铝液进入耐火材料基体，便可能与二氧化硅（SiO₂）等氧化物发生反应，造成内部裂纹、剥落和结构强度下降。这是铝炉炉衬最常见的失效形式之一。
在铝熔炼和精炼过程中，常使用氯化物、氟化物等助熔剂。这些化学物质对高硅质耐火材料具有极强的侵蚀性，会迅速削弱炉衬结构。
铝熔炼炉通常存在频繁启停、冷料加料以及温度快速变化等工况，容易引发热震破坏，导致耐火材料开裂或剥落。
铝工业属于高能耗行业，炉衬的隔热性能直接影响燃料或电力消耗。因此，保温层与工作层同样重要。
正因如此，适用于钢铁炉的耐火材料，往往并不适合铝熔炼炉，必须进行针对性选型。
概述

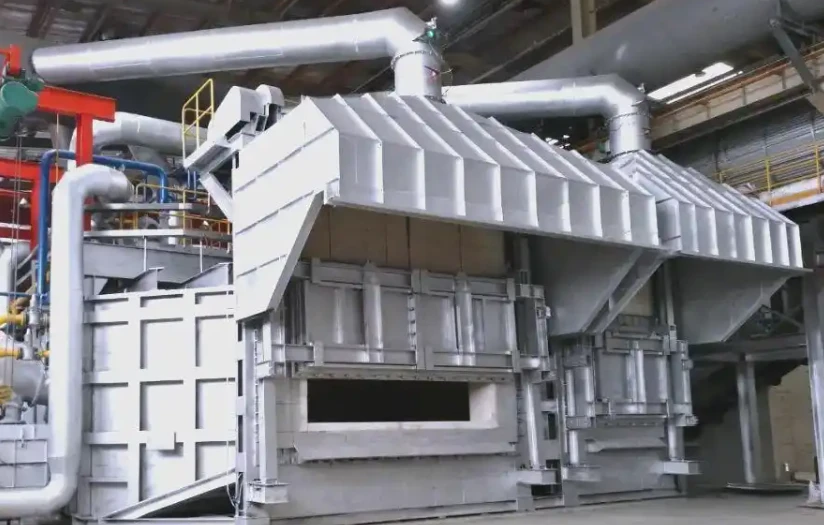

反射炉广泛用于原铝生产和大规模铝回收。燃烧器位于炉膛上部，火焰不直接接触铝液。
耐火挑战
炉底和低部侧墙铝液接触面积大
铝渗透严重
助熔剂化学侵蚀
炉顶温度高
典型耐火材料配置
炉底 / 铝液接触区：刚玉-莫来石砖、低铁高铝砖、抗铝侵蚀浇注料
侧墙：高铝砖或低气孔致密浇注料
炉顶：高铝砖或高温轻质耐火材料
保温层：陶瓷纤维板、微孔隔热板
概述
回转炉主要用于铝废料回收，通过缓慢旋转实现铝液与助熔剂的充分混合。
耐火挑战
连续机械磨损
强烈的助熔剂侵蚀
加料与出铝过程中的热循环
常用耐火材料
工作层：碳化硅砖或 SiC 系浇注料
保温层：轻质浇注料或陶瓷纤维模块
概述
感应炉通过电磁感应加热铝液，适合洁净熔炼和精确控温。
耐火挑战
电磁力作用
局部过热
需非磁性、绝缘材料
常用耐火材料
坩埚衬体：高纯氧化铝浇注料或捣打料
保温层：陶瓷纤维板或低密度浇注料
概述
保温炉用于维持铝液温度，便于铸造或后续工序。
耐火挑战
长时间铝液接触
更注重隔热而非极限耐温
常用耐火材料
工作层：抗铝浸润浇注料或致密高铝砖
保温层：陶瓷纤维模块、微孔隔热板
概述
用于在炉体与铸造工位之间输送熔融铝液。
耐火挑战
持续铝液冲刷
高侵蚀与渗透风险
常用耐火材料
碳化硅浇注料
特种抗铝润湿耐火材料
直接接触铝液或高温烟气，要求：
抗铝渗透
低润湿性
足够机械强度
常用材料：
刚玉-莫来石砖
高纯高铝砖
碳化硅砖
抗铝浇注料
提供结构支撑和二次防护。
常用材料：
高铝砖
中密度浇注料
降低热损失，保护钢壳。
常用材料：
陶瓷纤维板 / 模块
轻质耐火砖
微孔隔热材料
Al₂O₃：30–45%
耐温：1350–1400°C
成本低，但易被铝侵蚀
适用部位：非铝接触的背衬层
Al₂O₃：48–80%
强度和耐蚀性优于粘土砖
适用部位：侧墙、中间层
低铁、高致密
抗铝侵蚀能力强
适用部位：炉底、铝液接触区
耐磨、耐助熔剂侵蚀
成本高，施工要求高
适用部位：回转炉、流槽
轻质、隔热性能好
适用部位：炉顶、隔热层
导热系数低、节能效果显著
不可直接接触铝液
适用部位：保温层、炉顶
最高使用温度
显气孔率
导热系数
抗铝润湿性
抗助熔剂腐蚀性
抗热震性能
选型需“不过度配置，也不低配”。
铝液渗透
化学侵蚀
热震开裂
机械冲刷磨损
铝接触区选用低铁、低硅材料
致密工作层 + 高效保温层
各层热膨胀匹配
便于局部修补设计
轻量化炉衬结构
陶瓷纤维 + 微孔隔热系统
优化炉衬厚度设计
可显著降低燃耗和碳排放。
铝熔炼炉耐火材料选型是一项系统性工程，绝不仅仅是“耐温够不够”。只有充分理解炉型、炉衬分区、材料特性和失效机理，才能实现：
更长的炉衬寿命
更高的能源利用效率
更低的综合运营成本
优秀的耐火炉衬，不是消耗品，而是铝熔炼系统中的关键资产。
